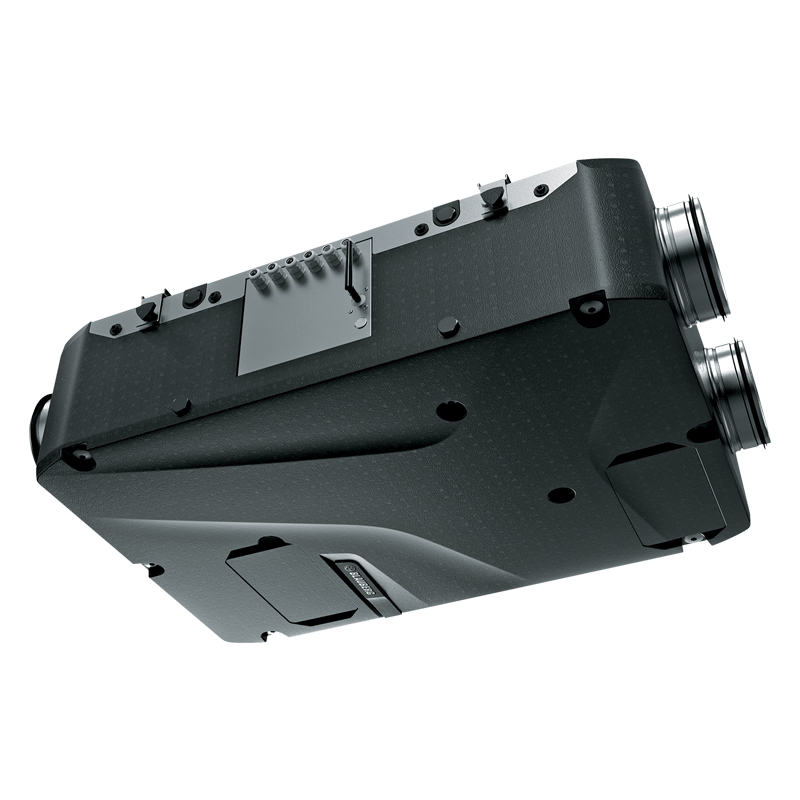

Lüftungsanlagen mit Wärmerückgewinnung Reneo D 240-E S14

Beschreibung
Charakteristik
Leistungsdiagramm
Downloads
Bezeichnungsschlüssel
Abmessungen
zusätzliche Daten
Zubehör
BIM

Beschreibung

EIGENSCHAFTEN

Lüftungsanlage für effi ziente und energiesparende Be- und Entlüftung in Wohnungen, Häusern und Ferienhäusern. DIe Wärmerückgewinnung reduziert Lüftungswärmeverluste in der kalten Jahreszeit und entlastet Klimaanlagen in der Sommerzeit. Schafft angenehmes Mikroklima durch Regelung des Luftaustauschs.

AUFBAU

Das Gehäuse ist aus expandiertem Polypropylen (EPP) gefertigt, welches sehr gute wärme- und geräuschdämmende Eigenschaften besitzt.

VENTILATOREN

Für die Be- und Entlüftung werden hocheffi ziente EC-Motoren mit Außenläufern und Radiallaufrädern verwendet.

LUFTFILTERUNG

Die Zuluftreinigung erfolgt über Feinfi lter der Filterklasse ePM1 60% F7. Die Abluftreinigung erfolgt über Grobfi lter der Filterklasse Coarse 90 % (G4).

WÄRMERÜCKGEWINNUNG

Die Anlage Reneo D...-E verfügt über einen Enthalpie-Gegenstromwärmetauscher zur Wärme- und Feuchterückgewinnung.

BYPASS

Die Anlagen Reneo D verfügen über einen Bypass, welcher eine natürliche Kühlung durch die kältere Außenluft ermöglicht.

STEUERUNG

Die Lüftungsanlagen Reneo D S14 verfügen über eine eingebaute Steuereinheit und das Wand-Bedienfeld S14 mit LED-Anzeige.

MONTAGE

Die Anlagen sind zur hängenden Deckenmontage, Boden- oder Wandmontage geeignet.

STEUERUNGSFUNKTIONEN

Funktionen

Reneo D S14

Steuerung der Lüftungsanlage über Fernbedienfeld mit Kabel

Bedienfeld S14

Einstellung der Lüftungsstufe

Filterwechselanzeige

gemäß Filtertimer

Alarmanzeige

LED-Alarmanzeige

Bypass

manuell gesteuert

Frostschutz

durch zyklische Abschaltungen des Zuluftventilators

Feuchtigkeitskontrolle

optional

CO₂-Kontrolle

optional

Anschluss eines Brandmelders

optional

Optional: Diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.

Charakteristik

Parameter	Reneo D 240-E S14	Maßeinheit
Versorgungsspannung	230	V
Phase	1	˜
Frequenz	50/60	Hz
Stromaufnahme	1.34	А
Leistungsaufnahme	171	W
Förderleistung	310	m³/h
Geräuschpegel bei 3 m Entfernung	33	dBА
Maximale Fördermitteltemperatur	45	°С
Isolierung	25 mm	mm
Abluftfilter	Coarse 90 % (G4)	-
Zuluftfilter	ePM1 60 % (F7)	-
Effizienz der Wärmerückgewinnung	81	%
EC-Motor	ja	-
Wärmetauschertyp	Gegenstrom	-
Wärmetauschermaterial	Enthalpiemembran	-
Gewicht	15	kg
Rohrdurchmesser	160	mm
Gehäusematerial	EPP	-
SEV-Klasse	A	-
Montage	Deckenmontage, Wandmontage, Bodenmontage	-

Leistungsdiagramm

Auswahlverfahren:
Kapazität:
Druck:

Arbeitspunkt

Kapazität: --
Druck: ---

Technische Unterlagen

Bezeichnungsschlüssel

Serie	Typ des Gehäuses	Standardgröße	Ausführung		Wärmetauschertyp	Typ der Steuerung
Reneo	D: aufhängbar	24: Nennluftdurchsatz	0: standardmäßig	–	E: Energierückgewinnung	S14

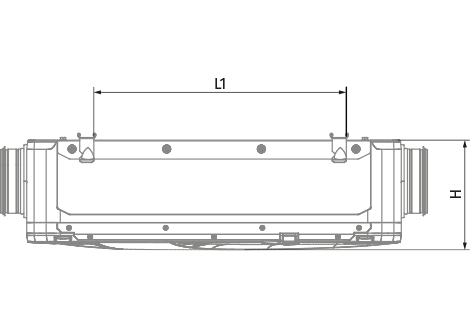

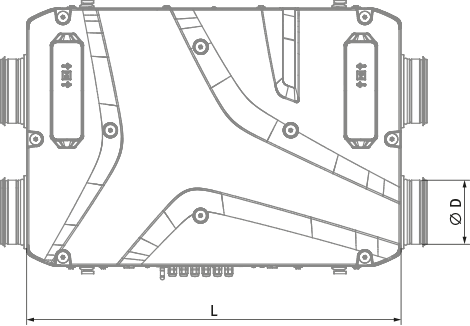

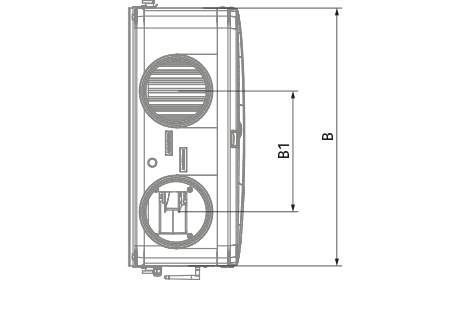

Abmessungen

Modell	Außenabmessungen, mm
Modell	Ø D	H	L	L1	B	B1
Reneo D 240-E S14	160	272	930	627	640	300

zusätzliche Daten

Schallleistung, A-bewertet	Gesamt	Frequenzband, Hz								LpA 3 m	LpA 1 m
Schallleistung, A-bewertet	Gesamt	63	125	250	500	1000	2000	4000	8000	LpA 3 m	LpA 1 m
Punkt 1
L_wA Abstrahlung, dB(A)	60	36	44	43	49	51	46	43	40	41	50
Punkt 4
L_wA Abstrahlung, dB(A)	54	30	38	37	43	44	40	36	29	34	43

Zubehör

		Reneo D 240-E S14

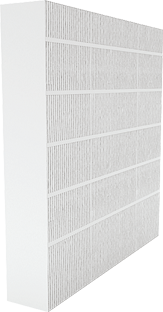

Panelfilter G4		FP 205x200x48 Coarse 90% G4

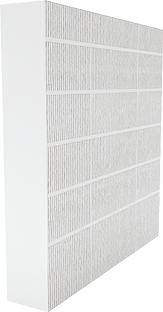

Panelfilter F7		FP 205x200x48 ePM1 60% F7
Interner Feuchtigkeitssensor		FS2
Interner CO₂-Sensor		CD-3

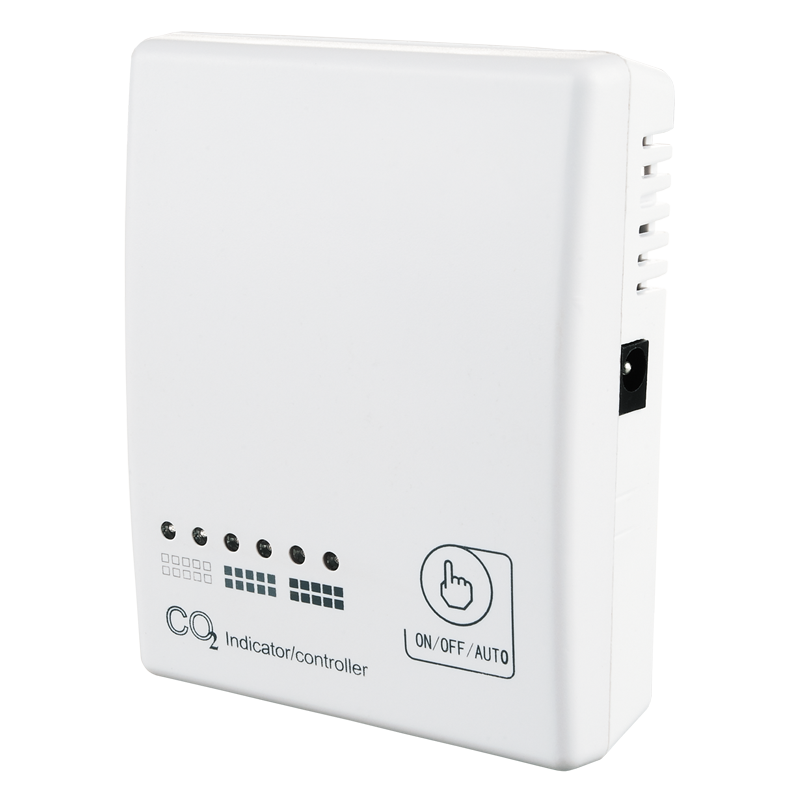

CO₂-Sensor mit Anzeige		CD-1

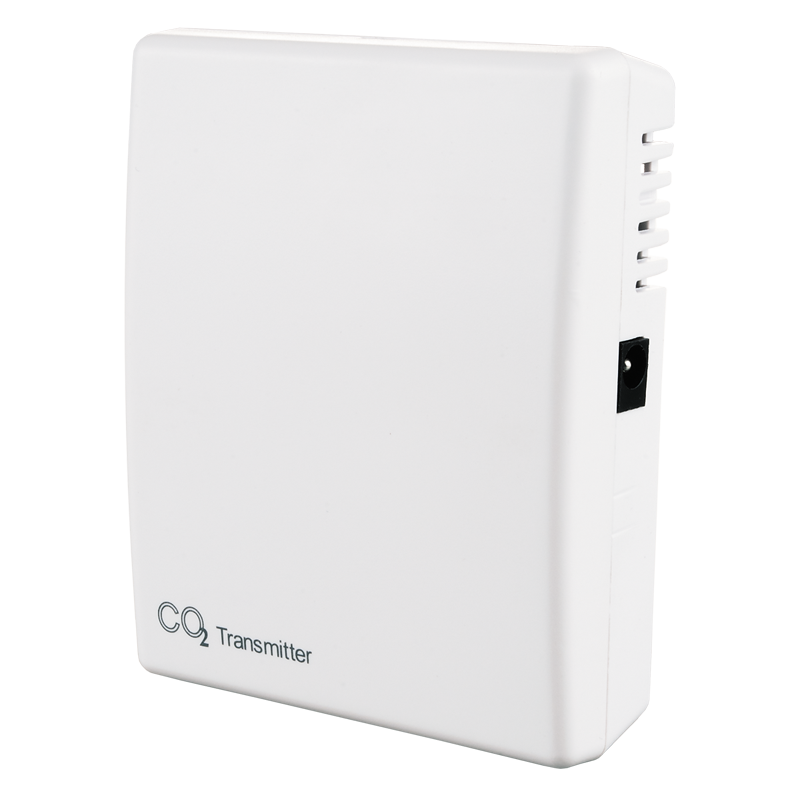

CO₂-Sensor		CD-2
Feuchtigkeitssensor		HR-S
Siphon (für Modelle ohne Enthalpie-Wärmetauscher)		SFK 20x32
Schalldämpfer		SD 160
Luftklappe		VKA 160

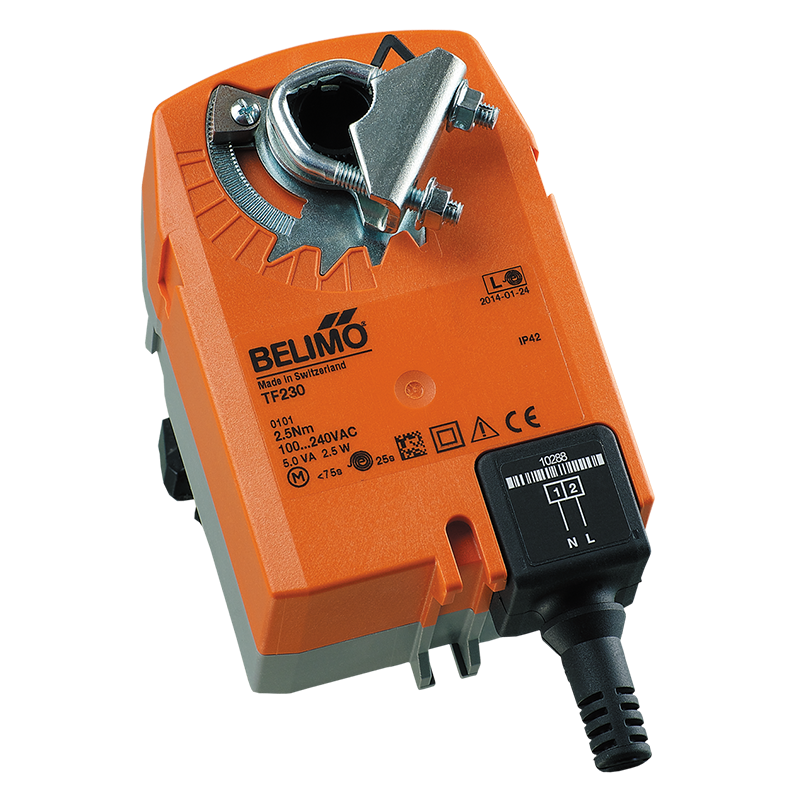

Elektrischer Stellantrieb		TF230
