Blauberg Reneo D 180 S21

Druckversion

Lüftungsanlagen mit Wärmerückgewinnung. Maximale Förderleistung bis 181 m³/h.

EAN4058448089572

Zu Projekt hinzufügen

Zum Vergleich hinzufügen

Beschreibung
Charakteristik
Leistungsdiagramm
Downloads
Bezeichnungsschlüssel
Abmessungen
zusätzliche Daten
Zubehör
BIM

Beschreibung

EIGENSCHAFTEN

Lüftungsanlage für effi ziente und energiesparende Be- und Entlüftung in Wohnungen, Häusern und Ferienhäusern. DIe Wärmerückgewinnung reduziert Lüftungswärmeverluste in der kalten Jahreszeit und entlastet Klimaanlagen in der Sommerzeit. Schafft angenehmes Mikroklima durch Regelung des Luftaustauschs.

AUFBAU

Das Gehäuse ist aus expandiertem Polypropylen (EPP) gefertigt, welches sehr gute wärme- und geräuschdämmende Eigenschaften besitzt.

VENTILATOREN

Für die Be- und Entlüftung werden hocheffi ziente EC-Motoren mit Außenläufern und Radiallaufrädern verwendet.

LUFTFILTERUNG

Die Zuluftreinigung erfolgt über Feinfi lter der Filterklasse ePM1 60% F7. Die Abluftreinigung erfolgt über Grobfi lter der Filterklasse Coarse 90 % (G4).

WÄRMERÜCKGEWINNUNG

Das Modell Reneo D verfügt über einen Polystyrol-Gegenstromwärmetauscher zur Wärmerückgewinnung. Das Kondensat wird über die Auffangwanne gesammelt und abgeleitet.

BYPASS

Die Anlagen Reneo D verfügen über einen Bypass, welcher eine natürliche Kühlung durch die kältere Außenluft ermöglicht.

MONTAGE

Die Anlagen sind zur hängenden Deckenmontage, Boden- oder Wandmontage geeignet.

STEUERUNG

Die Lüftungsanlagen Reneo D S21 sind mit einer eingebauten Steuereinheit ausgestattet. Das Bedienfeld wird separat geliefert (nicht im Lieferumfang enthalten). Die Steuereinheit S21 ermöglicht die Integration der Anlage in ein Smart Home-System oder Gebäudeleitsystem. Die Lüftungsanlage kann mit der App Blauberg Home über WLAN gesteuert werden.


Blauberg Home App für Android		Blauberg Home App für iOS

STEUERUNGSFUNKTIONEN

Funktionen

Reneo D S21

WLAN-Steuerung der Lüftungsanlage über die mobile App

Steuerung der Lüftungsanlage über Fernbedienfeld mit Kabel

Bedienfeld S22 (optional)

Steuerung der Lüftungsanlage über drahtloses Fernbedienfeld

Bedienfeld S22 Wi-Fi (optional)

Steuerung der Lüftungsanlage über LCD-Fernbedienfeld mit Kabel

Bedienfeld S25 (optional)

Gebäudeautomationssystem

RS-485

Wi-Fi

Ethernet

MODBUS (RTU, TCP)

Blauberg Cloud Server

Einstellung der Lüftungsstufe

Filterwechselanzeige

gemäß Filtertimer

gemäß dem Differenzdruckschalter der Filterverschmutzung

Alarmanzeige

vollständige Alarmbeschreibung in mobiler App

Zeitgesteuerter Betrieb

Bypass

automatisch gesteuert

manuell gesteuert

Timer

Boost-Betrieb

Kamin-Betrieb

Frostschutz

durch zyklische Abschaltungen des Zuluftventilators

über Vorheizung (optional)

Anschluss eines Nachheizregisters

optional

Anschluss eines Kühlregisters

optional

Kontrolle der Mindest-Zulufttemperatur

Feuchtigkeitskontrolle

optional

CO₂-Kontrolle

optional

VOC-Kontrolle

optional

PM2,5-Kontrolle

optional

Anschluss eines Brandmelders

optional

Optional: Diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.

Charakteristik

Parameter	Reneo D 180 S21	Maßeinheit
Versorgungsspannung	230	V
Phase	1	˜
Frequenz	50/60	Hz
Stromaufnahme	0.49	А
Leistungsaufnahme	53	W
Förderleistung	181	m³/h
Geräuschpegel bei 3 m Entfernung	29	dBА
Maximale Fördermitteltemperatur	45	°С
Isolierung	25 mm	mm
Abluftfilter	Coarse 90 % (G4)	-
Zuluftfilter	ePM1 60 % (F7)	-
Effizienz der Wärmerückgewinnung	91	%
EC-Motor	ja	-
Wärmetauschertyp	Gegenstrom	-
Wärmetauschermaterial	Polystyrol	-
Gewicht	12	kg
Rohrdurchmesser	160	mm
Gehäusematerial	EPP	-
SEV-Klasse	A+	-
Montage	Deckenmontage, Wandmontage, Bodenmontage	-

Leistungsdiagramm

Auswahlverfahren:
Kapazität:
Druck:

Arbeitspunkt

Kapazität: --
Druck: ---

Technische Unterlagen

Bezeichnungsschlüssel

Serie	Typ des Gehäuses	Standardgröße	Ausführung		Wärmetauschertyp	Typ der Steuerung
Reneo	D: aufhängbar	18: Nennluftdurchsatz	0: standardmäßig	–	_: Wärmerückgewinnung	S21

Abmessungen

Modell	Außenabmessungen, mm
Modell	Ø D	H	L	L1	B	B1
Reneo D 180 S21	160	272	930	627	640	300

zusätzliche Daten

Schallleistung, A-bewertet	Gesamt	Frequenzband, Hz								LpA 3 m	LpA 1 m
Schallleistung, A-bewertet	Gesamt	63	125	250	500	1000	2000	4000	8000	LpA 3 m	LpA 1 m
Punkt 1
L_wA Abstrahlung, dB(A)	58	36	44	43	50	50	45	43	35	37	47
Punkt 4
L_wA Abstrahlung, dB(A)	49	26	34	33	39	41	38	32	26	29	38

Zubehör

		Reneo D 180 S21
Panelfilter G4		FP 205x200x48 Coarse 90% G4
Panelfilter F7		FP 205x200x48 ePM1 60% F7

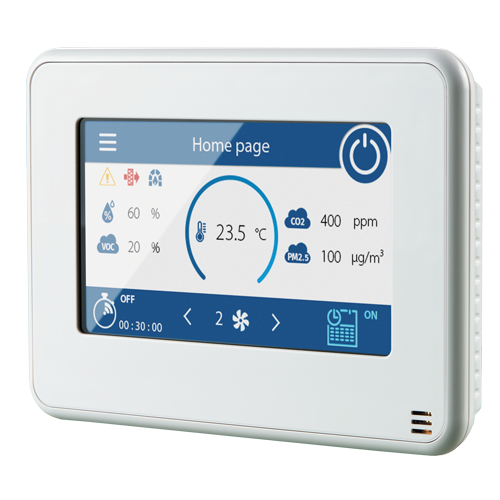

LCD-Bedienfeld mit Kabel		S25

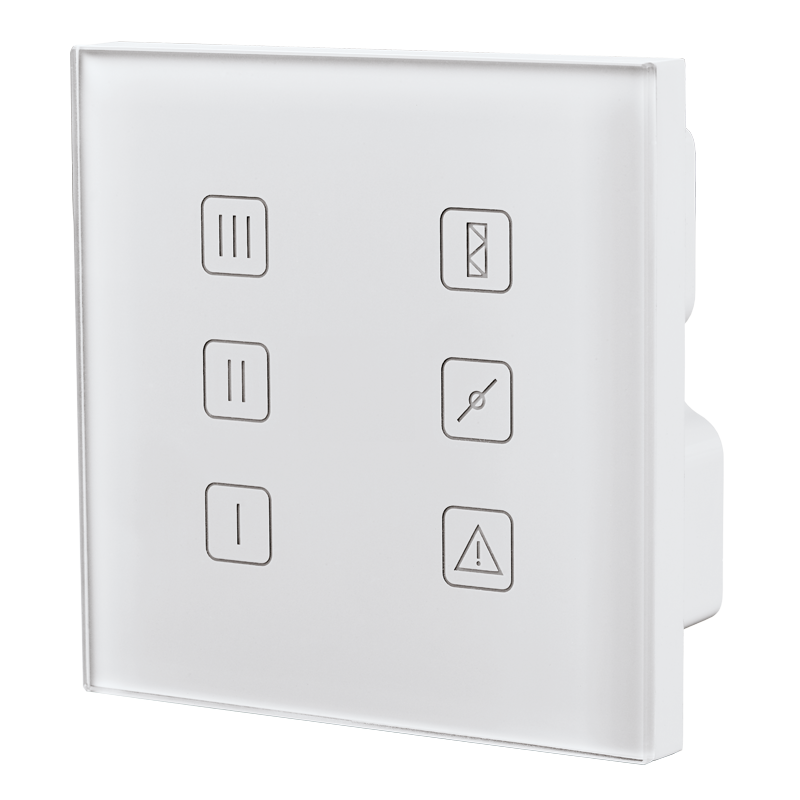

Bedienfeld mit Kabel		S22

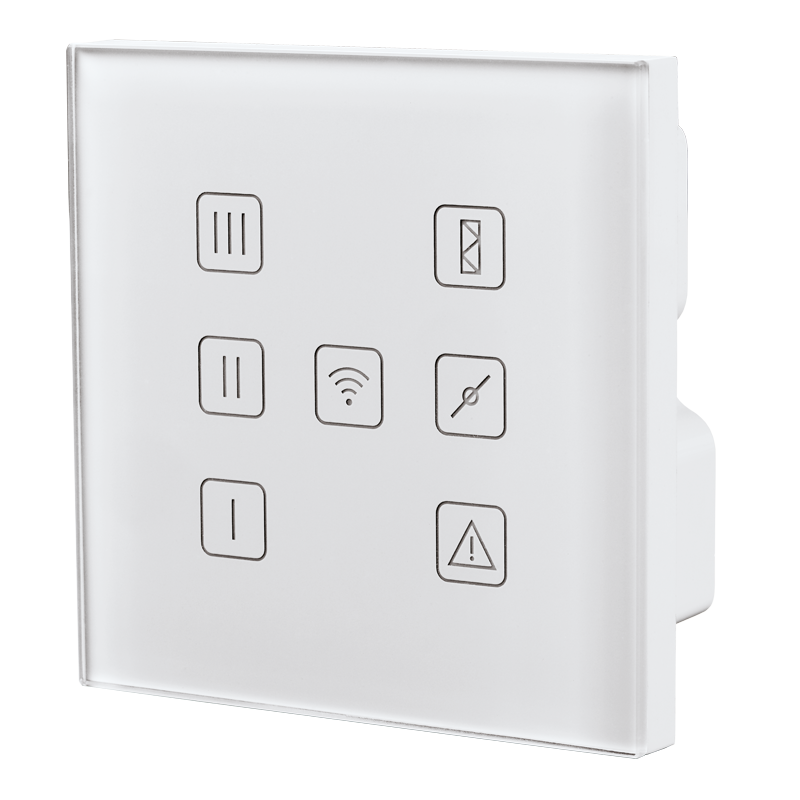

Drahtloses Bedienfeld		S22 Wi-Fi
Interner Feuchtigkeitssensor		FS2
Interner CO₂-Sensor		CD-3
CO₂-Sensor mit Anzeige		CD-1
CO₂-Sensor		CD-2
Feuchtigkeitssensor		HR-S

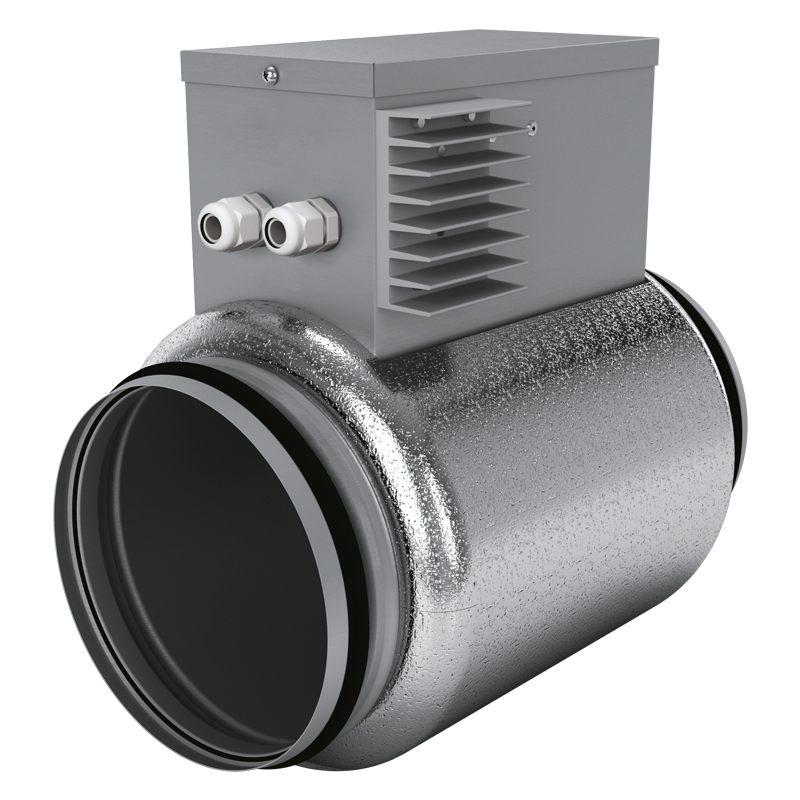

Elektrisches Vorheizregister		EVH 160 S21 V.2
Elektrisches Nachheizregister		ENH 160 S21 V.2

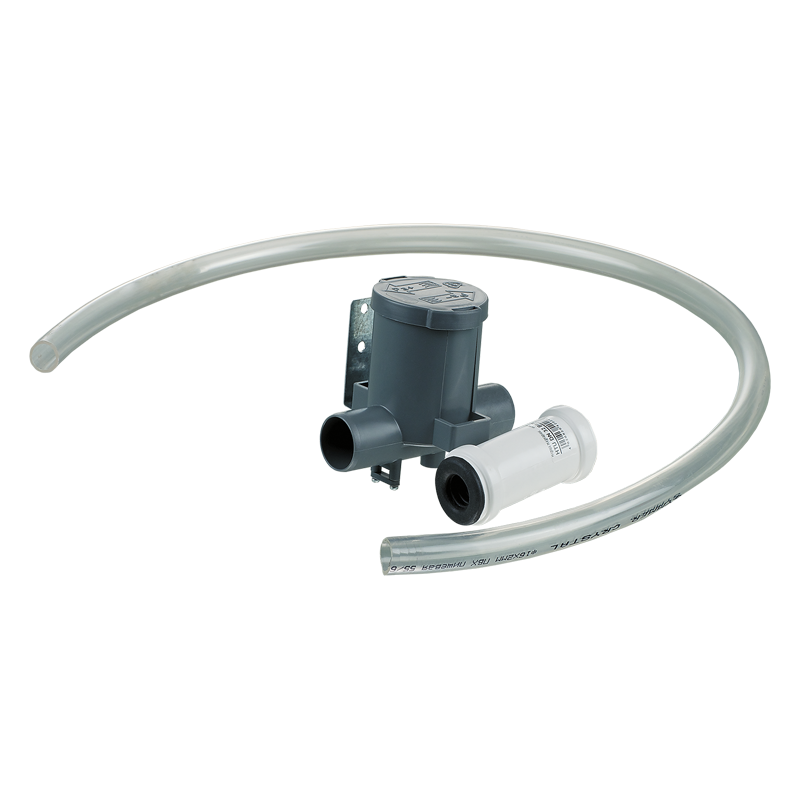

Siphon (für Modelle ohne Enthalpie-Wärmetauscher)		SFK 20x32
Schalldämpfer		SD 160
Luftklappe		VKA 160
Elektrischer Stellantrieb		TF230
