Beschreibung

EIGENSCHAFTEN

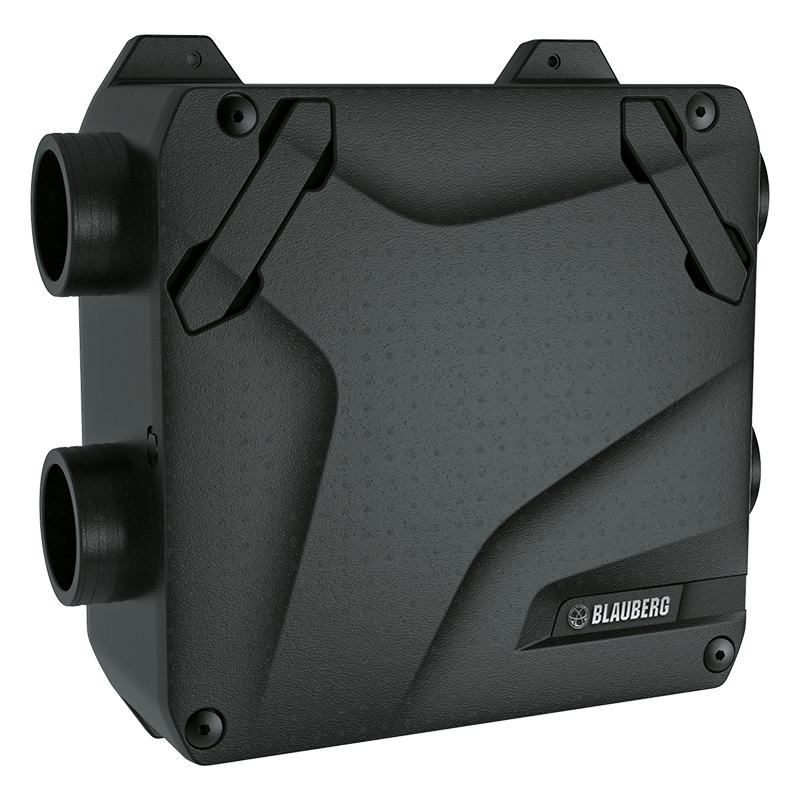

Lüftungsanlage für effiziente und energiesparende Be- und Entlüftung in Wohnungen und Appartements. Wärme- und Feuchterückgewinnung reduziert Lüftungswärmeverluste in der kalten Jahreszeit und entlastet Klimaanlagen in der Sommerzeit. Schafft angenehmes Mikroklima durch Regelung des Luftaustauschs.

AUFBAU

Das Gehäuse ist aus expandiertem Polypropylen (EPP) gefertigt, welches sehr gute wärme- und geräuschdämmende Eigenschaften besitzt.

VENTILATOREN

Für die Be- und Entlüftung werden hocheffiziente EC-Motoren mit Außenläufer und Radiallaufrädern verwendet.

LUFTFILTERUNG

Ein Filter der Klasse G4 sorgt für einen hohen Reinigungsgrad der Zuluft. Optional ist ein Filter der Klasse F7 erhältlich.Zur Reinigung der Abluft wird ein Filter der Klasse G4 eingesetzt.

WÄRMERÜCKGEWINNUNG


Die Anlage Reneo-Fit D 100-E verfügt über einen Enthalpie-Gegenstromwärmetauscher zur Wärmeund Feuchterückgewinnung.

MONTAGE

Die Lüftungsanlage ist für die aufgehängte Deckenmontage konstruiert.Die Kondensatabführung sowie der ungehinderte Zugang für Wartungsarbeiten und Filterwechsel müssen bei der Montage sichergestellt werden.

STEUERUNG

Die Lüftungsanlagen Reneo-Fit D 100 S14 sind mit einer eingebauten Steuereinheit und dem Wand-Touch-Bedienfeld mit LED-Anzeige S14 ausgestattet.

STEUERUNGSFUNKTIONEN

Funktionen

Beschreibung

Steuerung der Lüftungsanlage über Fernbedienfeld mit Kabel

Bedienfeld S14

Einstellung der Lüftungsstufe

Filterwechselanzeige

gemäß Filtertimer

Alarmanzeige

LED-Alarmanzeige

Frostschutz

durch zyklische Abschaltungen des Zuluftventilators

Feuchtigkeitskontrolle

optional

CO₂-Kontrolle

optional

Anschluss eines Brandmelders

optional

Optional: Die Funktion ist bei Kauf des entsprechenden Zubehörs verfügbar (siehe "Zubehör")

Charakteristik

Parameter	Reneo-Fit D 100-E S14	Maßeinheit
Phase	1	˜
Versorgungsspannung	230	V
Frequenz	50/60	Hz
Max. Leistungsaufnahme	45	W
Max. Stromverbrauch	0.34	А
Förderleistung	130	m³/h
Förderleistung	36	l/s
Geräuschpegel bei 3 m Entfernung	32	dBА
Fördermitteltemperatur	-23…+40	°С
Isolierung	25 mm	mm
Abluftfilter	G4 / Coarse >60 %	-
Zuluftfilter	G4 / Coarse >60 % (optional: F7 / ePM1 60 %)	-
Effizienz der Wärmerückgewinnung	73–88	%
Wärmetauschertyp	Gegenstrom	-
Wärmetauschermaterial	Enthalpiemembran	-
Rohrdurchmesser	100 / 125	mm
Gewicht	8	kg
Gehäusematerial	EPP	-
Typ	Be- und Entlüftung	-
SEV-Klasse	A	-
Montage	Deckenmontage	-

Leistungsdiagramm

Auswahlverfahren:
Kapazität:
Druck:

Arbeitspunkt

Kapazität: --
Druck: ---

Technische Unterlagen

Bezeichnungsschlüssel

Serie

Gehäuseausführung

Gehäusetyp

Heizregister

Anlagenausführung

Wärmetauschertyp

Gehäuseausführung

Typ der Steuereinheit

Reneo

Fit: kompaktes Gehäuse

D: aufgehängt

_: kein Heizregister

100

_: Wärmerückgewinnung
E: Energierückgewinnung

_: universal

S14

Zubehör

		Reneo-Fit D 100-E S14
G4 Panelfilter		FP 176х150х22 G4
F7 Panelfilter		FP 176х150х22 F7
Bedienfeld mit Kabel		S14

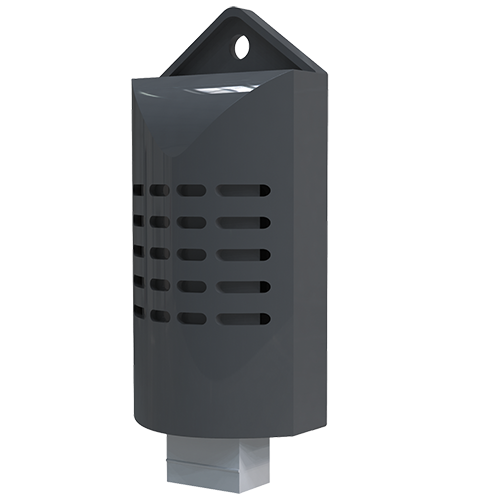

Interner Feuchtesensor		FS2
Feuchtesensor		HR-S
CO_₂-Sensor		CD-2
CO_₂-Sensor mit Anzeige		CD-1
Siphon (für Anlagen ohne Enthalpie- Wärmetauscher)		SFK 20x32
Luftklappe		VKA 125
Elektrischer Stellantrieb		TF230

Zusätzliche technische Daten

Punkt	Förderleistung, m3/h (l/s)	Schalldruckpegel im Abstand von 3 m (1 m), dB(A)
1	130 (36) @ 0 Pa	32 (42)
2	91 (25) @ 0 Pa	25 (35)
3	52 (14) @ 0 Pa	16 (26)
4	52 (14) @ 171 Pa	31 (41)
5	96 (27) @ 92 Pa	33 (42)
6	68 (19) @ 50 Pa	25 (34)

Schallleistung, A-bewertet	Frequenzband, Hz								LpA 3 m	LpA 1 m
Schallleistung, A-bewertet	Gesamt	200	400	800	1000	2000	4000	8000	LpA 3 m	LpA 1 m
L_wA druckseitig Zuluft, dB(A)	59	44	45	49	51	44	37	38	38	48
L_wA saugseitig Abluft, dB(A)	47	41	36	33	31	29	22	24	27	36
L_wA Abstrahlung, dB(A)	53	37	41	43	42	38	34	29	33	42

* Daten gelten für Punkt 2 der Leistungsgrafik.

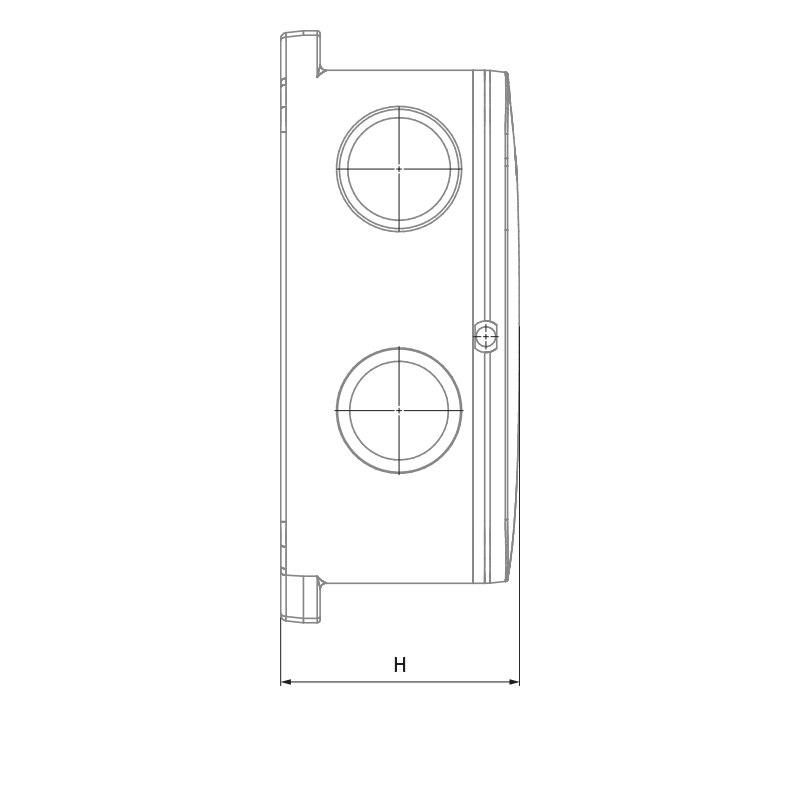

Abmessungen

Modell	Außenabmessungen, mm
Modell	H	L	L1	W	W1
Reneo-Fit D 100-E S14	242	530	630	520	600
