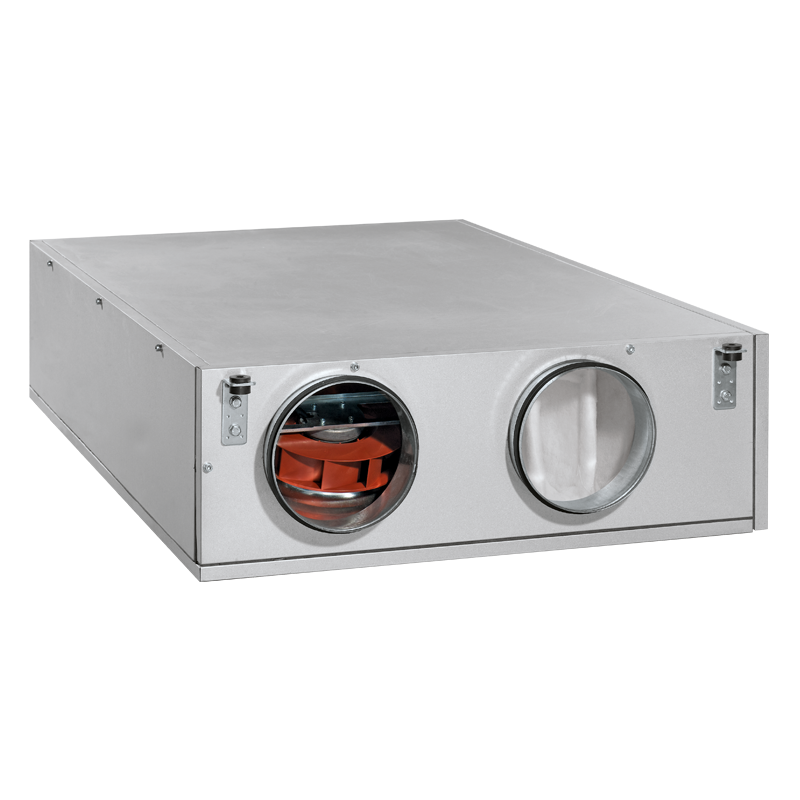

Blauberg KOMFORT EC DBE

KOMFORT EC DBE
KOMFORT EC DBE
zoom

Aufhängbare Lüftungsanlagen mit Wärmerückgewinnung. Maximale Förderleistung bis 4300 m³/h.
Modellmerkmale
  • Beschreibung
  • Varianten
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
  • Zubehör
Beschreibung
Beschreibung
EIGENSCHAFTEN

Lüftungsanlage für effiziente und energiesparende Be- und Entlüftung in Wohnungen, Häusern und anderen Räumen Für kontrollierte, energiesparende Be- und Entlüftung Wärmerückgewinnung reduziert Lüftungswärmeverluste im Raum Schafft angenehmes Mikroklima durch Regelung des Luftaustauschs Kompatibel mit Lüftungsrohren mit Durchmesser 160, 200, 250, 315 oder 400 mm

AUFBAU

Das doppelwandige Gehäuse aus Aluzink ist mit einer 20 mm dicken Auskleidung aus Mineralwolle schall- und wärmeisoliert. Am Gehäuse sind Montagehalter mit vibrationsabsorbierenden Verbindungsstücken für eine einfache Montage angebracht. Die Anschlussstutzen befinden sich an den Seiten des Gehäuses und sind für eine luftdichte Verbindung mit den Lüftungsrohren gummigedichtet. Die Wartungsklappe ermöglicht einen bequemen Zugang für Wartungsarbeiten wie Reinigung, Filterwechsel usw.



KOMFORT EC DBE... 300/550/900

KOMFORT EC DBE... 2000/3000

VENTILATOREN

Für Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte Außenläufermotoren und Radiallaufräder mit rückwärts gekrümmten Schaufeln verwendet. EC-Motoren haben ein sehr effizientes Verhältnis von Leistung zu Fördervolumen und erfüllen die aktuellen Anforderungen bezüglich Energieeinsparung. EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus. Die Laufräder sind dynamisch ausgewuchtet.

WÄRMERÜCKGEWINNUNG

Das Modell KOMFORT EC DBE 300/550/900 verfügt über einen Gegenstrom-Plattenwärmetauscher aus Polystyrol zur Wärmerückgewinnung. Das Kondenswasser wird über die Auffangwanne unter dem Wärmetauscher gesammelt und abgeleitet.

Das Modell KOMFORT EC DBE 2000/3000 verfügt über einen Kreuzstrom-Plattenwärmetauscher aus Aluminium zur Wärmerückgewinnung. Das Kondenswasser wird über die Auffangwanne unter dem Wärmetauscher gesammelt und abgeleitet.

Das Modell KOMFORT EC DBE...-E 300/550/900 verfügt über einen Enthalpie-Gegenstrom-Plattenwärmetauscher zur Wärme- und Feuchterückgewinnung. Dank der Feuchterückgewinnung produziert der Enthalpie-Wärmetauscher kein Kondensat.

Die Luftströme im Wärmetauscher sind vollständig getrennt. Gerüche und Verschmutzungen aus der Abluft gelangen auf diese Weise nicht in die Zuluft. Die Wärmerückgewinnung basiert auf der Übertragung der Wärme oder Wärme und Feuchte über die Wärmetauscherplatten. In der kalten Jahreszeit wird die Außenluft im Wärmetauscher durch die Wärmeenergie der Abluft erwärmt. Die Wärmerückgewinnung reduziert Lüftungswärmeverluste und hilft dadurch Heizkosten zu sparen. In der warmen Jahreszeit erfolgt der Prozess umgekehrt. Die warme Außenluft wird im Wärmetauscher durch die kältere Abluft abgekühlt. Dadurch wird die Betriebsbelastung für Klimaanlagen reduziert und Strom gespart.

HEIZREGISTER

Die Lüftungsanlage ist für den Betrieb bei niedrigen Außenlufttemperaturen mit einem elektrischen Heizregister ausgestattet. Wenn die Wärmerückgewinnung nicht ausreicht, um die gewünschte Raumtemperatur zu erreichen, schaltet sich das eingebaute elektrische Heizregister automatisch ein, um die Zuluft zusätzlich aufzuwärmen. Die stufenlose Heizleistungsregelung gewährleistet eine automatische Beibehaltung der Zulufttemperatur. Überhitzungsschutz des elektrischen Heizregisters dank zwei integrierten Thermostaten. Der Thermostat mit automatischem Neustart wird bei +60 °C ausgelöst, der mit manueller Rücksetzung bei +90 °C.

BYPASS

Die Lüftungsanlagen sind mit einem Bypass für die Sommerlüftung (Abkühlung mit der Außenluft) und für den Frostschutz des Wärmetauschers ausgestattet.

LUFTFILTERUNG

Die eingebauten Zu- und Abluftfilter der Filterklasse G4 sorgen für Luftreinigung. Für stärkere Zuluftfilterung kann optional ein Zuluftfilter der Filterklasse F7 (separate Bestellung) eingesetzt werden.

MONTAGE

Deckenmontage mit Montagehaltern. Die Montageposition der Anlage muss die Möglichkeit der Kondensatsammlung und -abführung sowie ungehinderten Zugang zur Wartungsklappe für Filterwechsel und Wartungsarbeiten gewährleisten. Wartungszugang und Filterreinigung: über die linke oder rechte Wartungsklappe, je nach Ausführung der Anlage.

  STEUERUNG

Die Lüftungsanlagen verfügen über die eingebaute Steuereinheit S21. Das Bedienfeld ist nicht im Lieferumfang enthalten und als Sonderzubehörteil erhältlich. Die Steuereinheit S21 ermöglicht die Integration der Anlage in ein Smart Home-System oder BMS (Building Management System). Die Lüftungsanlage kann mit der App Blauberg AHU über WLAN gesteuert werden.

Blauberg AHU
App für Android
herunterladen

Blauberg AHU
App für iOS
herunterladen


STEUERUNGSFUNKTIONEN
Funktionen Beschreibung
WLAN-Steuerung der Lüftungsanlage über die mobile App +
Steuerung der Lüftungsanlage über Bedienfeld mit Kabel
Bedienfeld S22 (optional)
Steuerung der Lüftungsanlage über drahtloses Bedienfeld
Bedienfeld S22 Wi-Fi (optional)
Steuerung der Lüftungsanlage über LCD-Bedienfeld mit Kabel
Bedienfeld S25 (optional)
BMS (Building Management System) RS-485
WLAN
Ethernet
MODBUS (RTU, TCP)
Blauberg Cloud Server +
Einstellung der Lüftungsstufe +
Filterwechselanzeige gemäß Filtertimer
gemäß Differenzdruckschalter der Filterverschmutzung (nur bei Anlagen mit DTV)
Alarmanzeige vollständige Alarmbeschreibung in der mobilen App
Zeitgesteuerter Betrieb +
Bypass automatisch
manuell
Timer +
Boost-Betrieb +
Kamin-Betrieb +
Frostschutz durch zyklische Abschaltungen des Zuluftventilators
über Vorheizung (optional)
Anschluss eines Kühlregisters optional
Kontrolle der Mindest-Zulufttemperatur +
Feuchtigkeitskontrolle optional
CO2-Kontrolle optional
VOC-Kontrolle optional
PM2,5-Kontrolle optional
Anschluss eines Brandmelders optional

Optional: Diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.
Varianten
Name der Modifikation
KOMFORT EC DBE 2000 S21
KOMFORT EC DBE 300 L S21
KOMFORT EC DBE 300 R S21
KOMFORT EC DBE 300-E L S21
KOMFORT EC DBE 300-E R S21
KOMFORT EC DBE 3000 S21
KOMFORT EC DBE 550 L S21
KOMFORT EC DBE 550 R S21
KOMFORT EC DBE 550-E L S21
KOMFORT EC DBE 550-E R S21
KOMFORT EC DBE 900 L S21
KOMFORT EC DBE 900 R S21
KOMFORT EC DBE 900-E L S21
KOMFORT EC DBE 900-E R S21
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
S21 - Betriebsanleitung (pdf 2.31Mb)
KOMFORT EC DBE - Betriebsanleitung (pdf 2.45Mb)
KOMFORT EC DBE - Datenblatt (pdf 2.32Mb)
KOMFORT EC DBE 550(-E) L/R S21 - Bild (png 307.95Kb)
KOMFORT EC DBE 2000/3000 S21 - Bild (png 420.61Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie   Motortyp   Montageart   Bypass   Typ des Heizregisters   Nenn-Luftförderleistung, m³/h   Typ des Wärmetauschers   Wartungsseite   Steuerung   Zusätzliche Zubehörteile
KOMFORT   EC: elektronisch kommutierter Motor   D: aufhängbare Montage, horizontale Stutzenausrichtung   B: integrierter Bypass   E: Elektro-Heizregister   300; 550; 900; 2000; 3000 _: Wärmerückgewinnung

E: Energierückgewinnung
  L: links

R: rechts
  S21   _: keine zusätzlichen Zubehörteile

DTV: ausgestattet mit Differenzdruckrelais zur Kontrolle der Filterverschmutzung
Zubehör
Zubehör
    KOMFORT EC DBE 300 S21
KOMFORT EC DBE 300-E S21
KOMFORT EC DBE 550 S21
KOMFORT EC DBE 550-E S21
KOMFORT EC DBE 900 S21
KOMFORT EC DBE 900-E S21
G4 Panelfilter FP 440x128x20 G4 FP 782x128x20 G4 FP 647х274х20 G4
G4 Taschenfilter FPT 208x236x27 G4 FPT 392x236x27 G4 FPT 647x274x27 G4
F7 Taschenfilter FPT 208x236x27 F7 FPT 392x236x27 F7 FPT 647x274x27 F7
Bedienfeld mit Kabel S22 S22 S22
Drahtloses Bedienfeld S22 WiFi S22 WiFi S22 WiFi
LCD-Bedienfeld mit Kabel S25 S25 S25
Interner Feuchtesensor FS2 FS2 FS2
CO2-Sensor mit Anzeige CD-1 CD-1 CD-1
CO2-Sensor CD-2 CD-2 CD-2
Feuchtesensor HR-S HR-S HR-S
VOC-Sensor DPWQ30600 DPWQ30600 DPWQ30600
CO2-Sensor DPWQ40200 DPWQ40200 DPWQ40200
Feuchtesensor DPWC11200 DPWC11200 DPWC11200
Elektro-Vorheizregister EVH 160 EVH 200 EVH 250
Siphon (für die Anlagen ohne Enthalpie-Wärmetauscher) SFK 20x32 SFK 20x32 SFK 20x32
Schalldämpfer SD 160 600/900/1200 SD 200 600/900/1200 SD 250 600/900/1200
Schalldämpfer SDF 160 600/900/1200 SDF 200 600/900/1200 SDF 250 600/900/1200
Rückschlagklappe VRV 160 VRV 200 VRV 250
Luftklappe VKA 160 VKA 200 VKA 250
Elektrischer Stellantrieb LF230 LF230 LF230
Elektrischer Stellantrieb TF230 TF230 TF230



    KOMFORT EC DBE 2000 S21 KOMFORT EC DBE 3000 S21
G4 Panelfilter FP 708х480х48 G4 FP 827х741х48 G4
Bedienfeld mit Kabel S22 S22
Drahtloses Bedienfeld S22 WiFi S22 WiFi
LCD-Bedienfeld mit Kabel S25 S25
Interner Feuchtesensor FS2 FS2
CO2-Sensor mit Anzeige CD-1 CD-1
CO2-Sensor CD-2 CD-2
Feuchtesensor HR-S HR-S
VOC-Sensor DPWQ30600 DPWQ30600
CO2-Sensor DPWQ40200 DPWQ40200
Feuchtesensor DPWC11200 DPWC11200
Siphon (für die Anlagen ohne Enthalpie-Wärmetauscher) SFK 20x32 SFK 20x32
Schalldämpfer SD 315 600/900/1200 SD 400 600/900/1200
Schalldämpfer SDF 315 600/900/1200
Rückschlagklappe VRV 315 VRV 400
Luftklappe VKA 315 VKA 400
Elektrischer Stellantrieb LF230 LF230
Elektrischer Stellantrieb TF230 TF230
