Blauberg Iso-B EC 160


Geräuschisolierter Radialventilator. Maximale Förderleistung bis 425 m3/h.
EAN codeEAN4058448052989
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
  • Außen-
    abmessungen
  • Zusätzliche technische Daten
  • Zubehör
Beschreibung
Beschreibung
EIGENSCHAFTEN
Zu- und Abluftsysteme für Räume mit hohen Anforderungen an den Geräuschpegel.Optimal für begrenzte Einbauräume.Direkter Einbau unter abgehängten Decken.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 mm bis 315 mm.
AUFBAU VARIANTEN
Das Gehäuse ist aus verzinktem Stahl gefertigt und von innen mit einer Schalldämmung ausgekleidet.Die Anschlussstutzen sind für eine dichte Verbindung mit den Lüftungsrohren gummigedichtet.Der Ventilator verfügt über Montagehalter. FR: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Kaltgerätestecker C14 oder Netzstecker (FR1).W: Stromkabel mit Kaltgerätestecker C14 oder Netzstecker (W1).
MOTOR DREHZAHLREGELUNG
Hochleistungs-EC-Gleichstrommotor mit Außenläufer und Laufrad mit rückwärts gekrümmten Schaufeln.Die EC-Technik erfüllt die aktuellen Anforderungen bezüglich energieeffi zienter, energiesparender Lüftung. Der Energieverbrauch bei EC-Motoren ist um bis zu 35 % niedriger als bei Asynchronmotoren.Der EC-Motor stellt eine optimale Steuerung über den gesamten Drehzahlregelbereich des Ventilators sicher und ist mit einem Überhitzungsschutz mit automatischem Neustart versehen.Der EC-Motor hat keine Reibungs- und Verschleißteile wie Kondensor oder Motorbürsten. Stattdessen ist eine wartungsfreie elektronische Leiterplatte einer EC-Steuerung vorhanden.Das Laufrad ist dynamisch ausgewuchtet.Der Ventilator ist mit einer Stromversorgung von 50 Hz und 60 Hz kompatibel. Die höchste Lüftungsstufe hängt nicht von der Stromfrequenz ab. Die Drehzahlregelung des Ventilators erfolgt mit einem 0-10 V Steuersignal von den folgenden Quellen:
  • Eingebauter oder externer Drehzahlregler;
  • Steuereinheit mit Sensoren;
  • Gebäudemanagementsystem.
Die Leistungsregelung kann nach Temperatur, Druck, Rauch und anderen Steuerparametern erfolgen.Mit Änderung des Signalwerts ändert der Ventilator mit EC-Motor seine Drehzahl und liefert das erforderliche Luftvolumen in das Lüftungssystem.Es können mehrere Ventilatoren mit EC-Motor in ein Gebäudeautomationssystem integriert und darüber gesteuert werden und einzeln nach lokalen Bedürfnissen geregelt werden.
MONTAGE
Die Ventilatoren sind für den Anschluss an runde Lüftungsrohre konzipiert und werden zwischen den Rohren installiert.Falls die Ventilatoren über fl exible Verbinder verbunden werden, ist der Ventilator mit Halterungen, Aufhängungen oder Montagehaltern am Gebäude zu befestigen.Der Ventilator kann an jeder geeigneten Stelle des Lüftungssystems eingebaut werden, in Übereinstimmung mit der Pfeilrichtung auf dem Ventilatorgehäuse.Es muss ausreichender Zugang zum Ventilator für die Wartung vorhanden sein.Netzanschluss und Montage müssen in Übereinstimmung mit der Betriebsanleitung und dem Anschlussschema auf dem Klemmkasten durchgeführt werden.
Charakteristik
Charakteristik
Parameter Iso-B EC 160 Maßeinheit
Versorgungsspannung 230 V
Phase 1 ˜
Frequenz 50/60 Hz
Leistungsaufnahme 94.8 W
Stromaufnahme 0.77 А
Drehzahl 3200 min-1
Förderleistung 118 l/s
Förderleistung 425 m³/h
Geräuschpegel bei 3 m Entfernung 35 dBА
Fördermitteltemperatur -25...+60 °С
EC-Motor ja -
Schutz IPX4 -
Motorschutzart IP55 -
Gehäusematerial verzinkter Stahl -
Außenmontage nein -
Effizienz der Wärmerückgewinnung ja -
Luftkanal für Rundrohre -
Anschlussdurchmesser 160 mm
Aufbau radial -
Typ Abluft, Zuluft -
SEV-Klasse B -
Montage Rohreinschub -
ErP 2018 -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Iso-B EC - Datenblatt (pdf 499.75Kb)
Iso-B EC - Bild (png 563.5Kb)
Iso-B EC - Betriebsanleitung (pdf 2.1Mb)
Iso-B EC 160 - Energielabel (pdf 51.73Kb)
Iso-B EC 160 - Produktdatenblatt (pdf 29.69Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Motorausführung Rohranschlussdurchmesser, mm
Iso-B EC: elektronisch kommutierter Motor 100; 125; 150; 160; 200; 250; 315
Außen-
abmessungen
Außen-
abmessungen

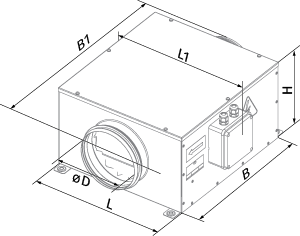

Modell Außenabmessungen, mm
ØD L L1 B B1 H
Iso-B EC 160 159 325 405 385 447 220
Zusätzliche technische Daten
Zusätzliche technische Daten
Schallleistung, A-bewertet Frequenzband, Hz LpA 3 m, dBA LpA 1 m, dBA
Gesamt 63 125 250 500 1000 2000 4000 8000
LwA saugseitig, dBA 63 48 56 60 52 48 42 42 32 42 52
LwA druckseitig, dBA 65 53 60 61 58 48 42 43 36 45 55
LwA Abstrahlung, dBA 56 45 52 52 44 39 33 29 24 35 45
Zubehör
Zubehör
Schalldämpfer Luftfilter-Boxen Elektrisches Heizregister Warmwasser-Heizregister Rückschlagklappe Verschlussklappe Drehzahlregler


SD KFBK / KFBT EKH WKH VRV

VK / VKA

CDT E/0-10
