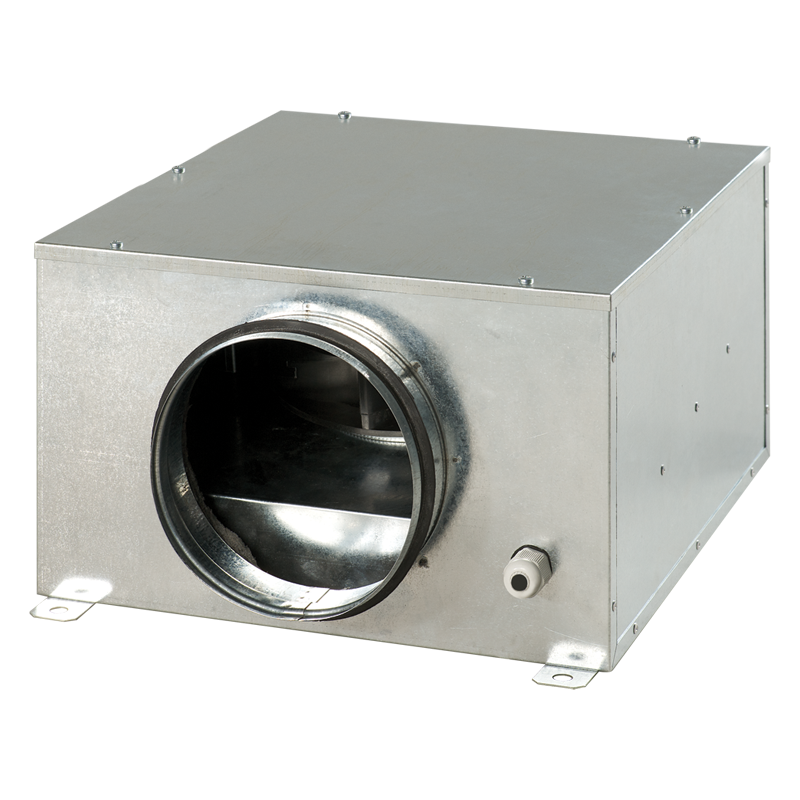

Blauberg Iso-B EC

  • Beschreibung
  • Varianten
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
  • Zubehör
Beschreibung
Beschreibung
EIGENSCHAFTEN
Zu- und Abluftsysteme für Räume mit hohen Anforderungen an den Geräuschpegel.Optimal für begrenzte Einbauräume.Direkter Einbau unter abgehängten Decken.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 mm bis 315 mm.
AUFBAU
Das Gehäuse ist aus verzinktem Stahl gefertigt und von innen mit einer Schalldämmung ausgekleidet.Die Anschlussstutzen sind für eine dichte Verbindung mit den Lüftungsrohren gummigedichtet.Der Ventilator verfügt über Montagehalter.
MOTOR DREHZAHLREGELUNG
Hochleistungs-EC-Gleichstrommotor mit Außenläufer und Laufrad mit rückwärts gekrümmten Schaufeln.Die EC-Technik erfüllt die aktuellen Anforderungen bezüglich energieeffi zienter, energiesparender Lüftung. Der Energieverbrauch bei EC-Motoren ist um bis zu 35 % niedriger als bei Asynchronmotoren.Der EC-Motor stellt eine optimale Steuerung über den gesamten Drehzahlregelbereich des Ventilators sicher und ist mit einem Überhitzungsschutz mit automatischem Neustart versehen.Der EC-Motor hat keine Reibungs- und Verschleißteile wie Kondensor oder Motorbürsten. Stattdessen ist eine wartungsfreie elektronische Leiterplatte einer EC-Steuerung vorhanden.Das Laufrad ist dynamisch ausgewuchtet.Der Ventilator ist mit einer Stromversorgung von 50 Hz und 60 Hz kompatibel. Die höchste Lüftungsstufe hängt nicht von der Stromfrequenz ab. Die Drehzahlregelung des Ventilators erfolgt mit einem 0-10 V Steuersignal von den folgenden Quellen:
  • Eingebauter oder externer Drehzahlregler;
  • Steuereinheit mit Sensoren;
  • Gebäudemanagementsystem.
Die Leistungsregelung kann nach Temperatur, Druck, Rauch und anderen Steuerparametern erfolgen.Mit Änderung des Signalwerts ändert der Ventilator mit EC-Motor seine Drehzahl und liefert das erforderliche Luftvolumen in das Lüftungssystem.Es können mehrere Ventilatoren mit EC-Motor in ein Gebäudeautomationssystem integriert und darüber gesteuert werden und einzeln nach lokalen Bedürfnissen geregelt werden.
MONTAGE VARIANTEN
Die Ventilatoren sind für den Anschluss an runde Lüftungsrohre konzipiert und werden zwischen den Rohren installiert.Falls die Ventilatoren über fl exible Verbinder verbunden werden, ist der Ventilator mit Halterungen, Aufhängungen oder Montagehaltern am Gebäude zu befestigen.Der Ventilator kann an jeder geeigneten Stelle des Lüftungssystems eingebaut werden, in Übereinstimmung mit der Pfeilrichtung auf dem Ventilatorgehäuse.Es muss ausreichender Zugang zum Ventilator für die Wartung vorhanden sein.Netzanschluss und Montage müssen in Übereinstimmung mit der Betriebsanleitung und dem Anschlussschema auf dem Klemmkasten durchgeführt werden. FR: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Kaltgerätestecker C14 oder Netzstecker (FR1).W: Stromkabel mit Kaltgerätestecker C14 oder Netzstecker (W1).
Varianten
Name der Modifikation
Iso-B EC 100
Iso-B EC 100 FR
Iso-B EC 125
Iso-B EC 125 FR
Iso-B EC 150
Iso-B EC 150 FR
Iso-B EC 160
Iso-B EC 160 FR
Iso-B EC 200
Iso-B EC 200 FR
Iso-B EC 250
Iso-B EC 250 FR
Iso-B EC 315
Iso-B EC 315 FR
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Iso-B EC - Datenblatt (pdf 499.75Kb)
Iso-B EC - Bild (png 563.5Kb)
Iso-B EC - Betriebsanleitung (pdf 2.1Mb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Motorausführung Rohranschlussdurchmesser, mm
Iso-B EC: elektronisch kommutierter Motor 100; 125; 150; 160; 200; 250; 315
Zubehör
Zubehör
Schalldämpfer Luftfilter-Boxen Elektrisches Heizregister Warmwasser-Heizregister Rückschlagklappe Verschlussklappe Drehzahlregler


SD KFBK / KFBT EKH WKH VRV

VK / VKA

CDT E/0-10
